Descrizione

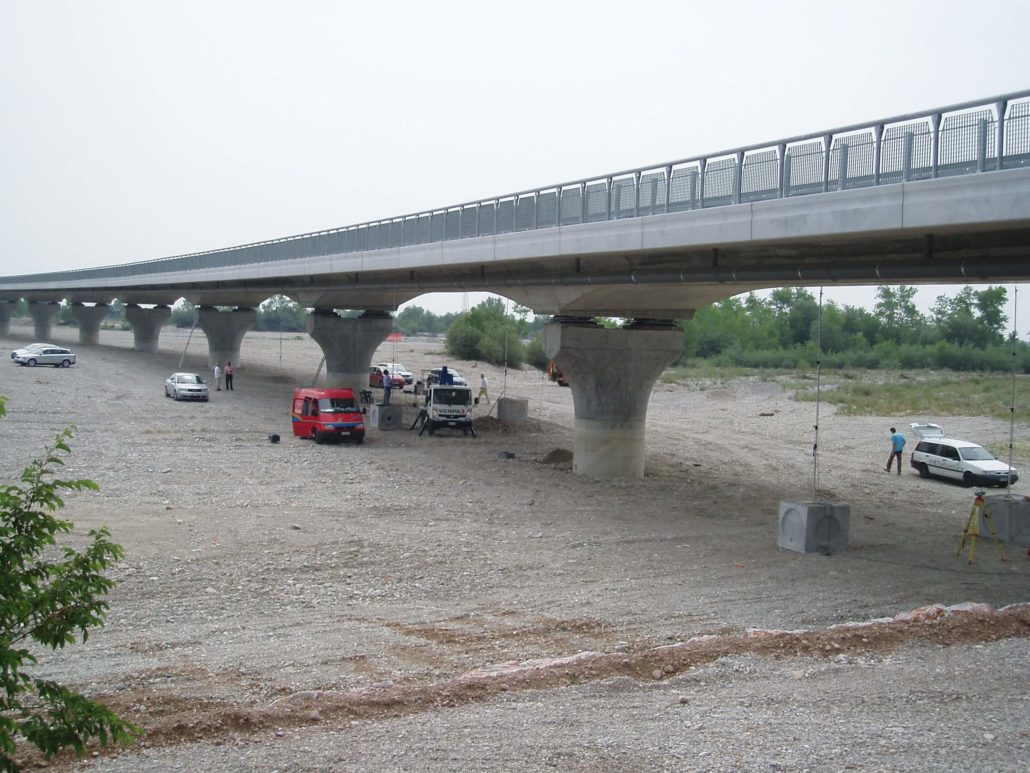

I lavori previsti hanno riguardato la realizzazione di un ponte lungo la S.P. 23 che attraversa la zona dei “Magredis”, con uno sviluppo di 1 Km e 75 m, articolato in 31 campate di cui 29 con interasse tra gli appoggi pari a 35,00 ml e da due campate di luce 30,00 ml.

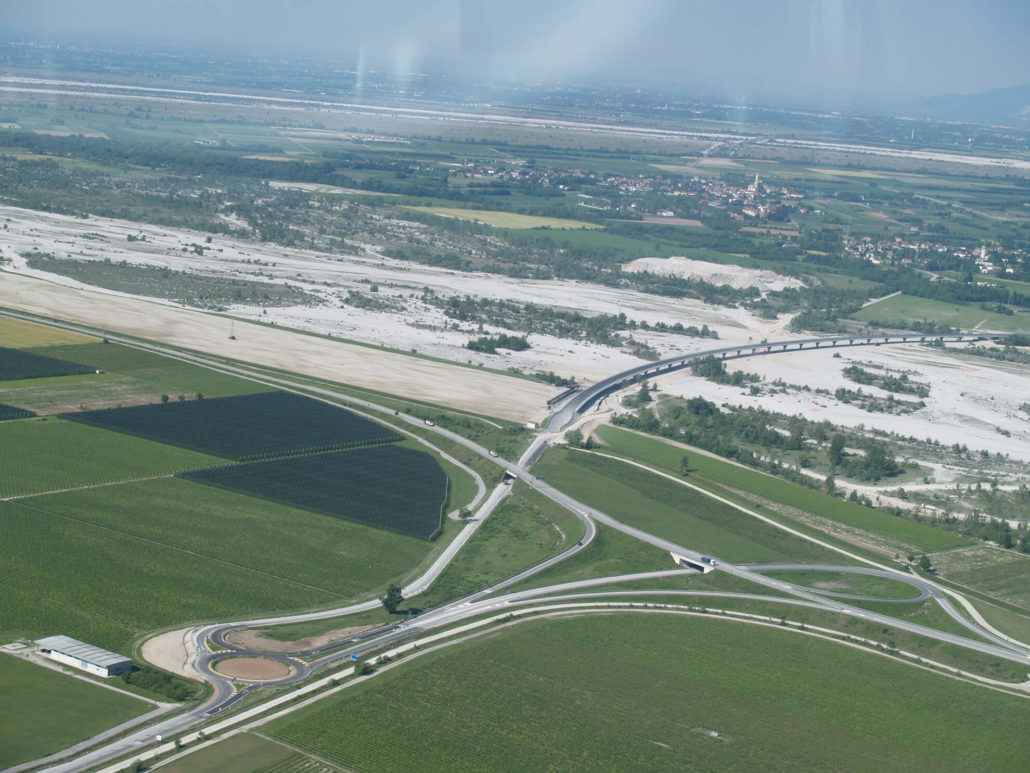

Dal punto di vista planimetrico l’asse del manufatto presenta un andamento rettilineo in corrispondenza delle rampe di accesso mentre, per il tratto in alveo, realizza un arco di cerchio pari a 1300,00 ml. Il ponte presenta un dislivello longitudinale tra la mezzeria e la spalla di 84 cm ed una pendenza trasversale del 3,8 %.

Caratteristiche progettuali

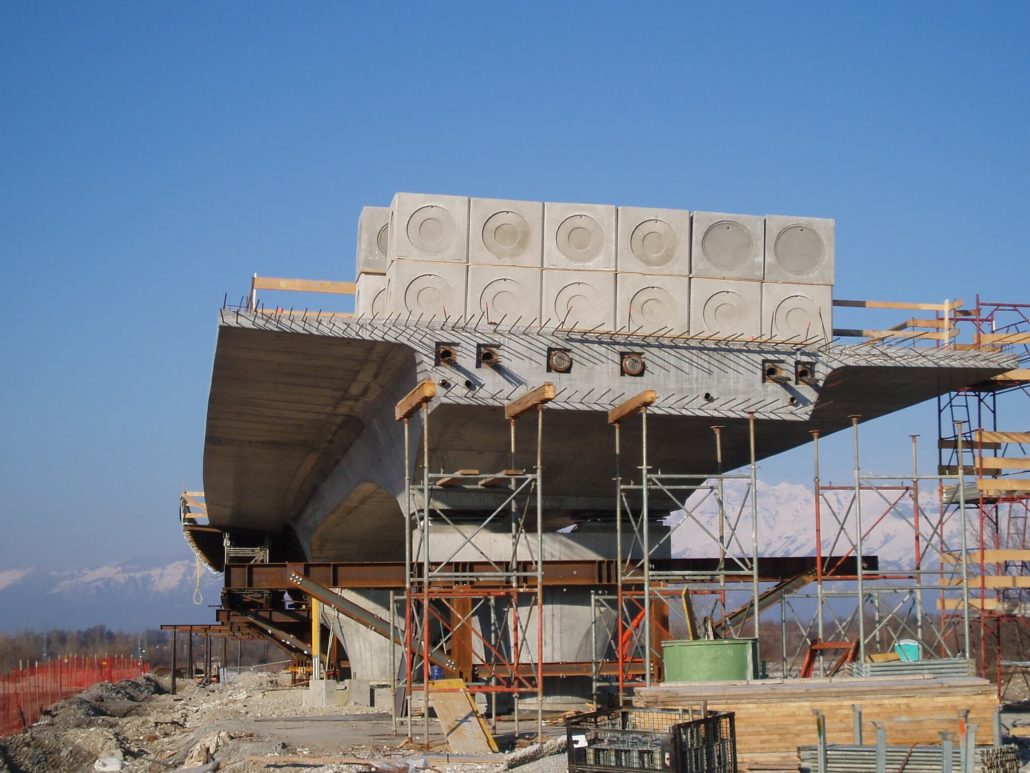

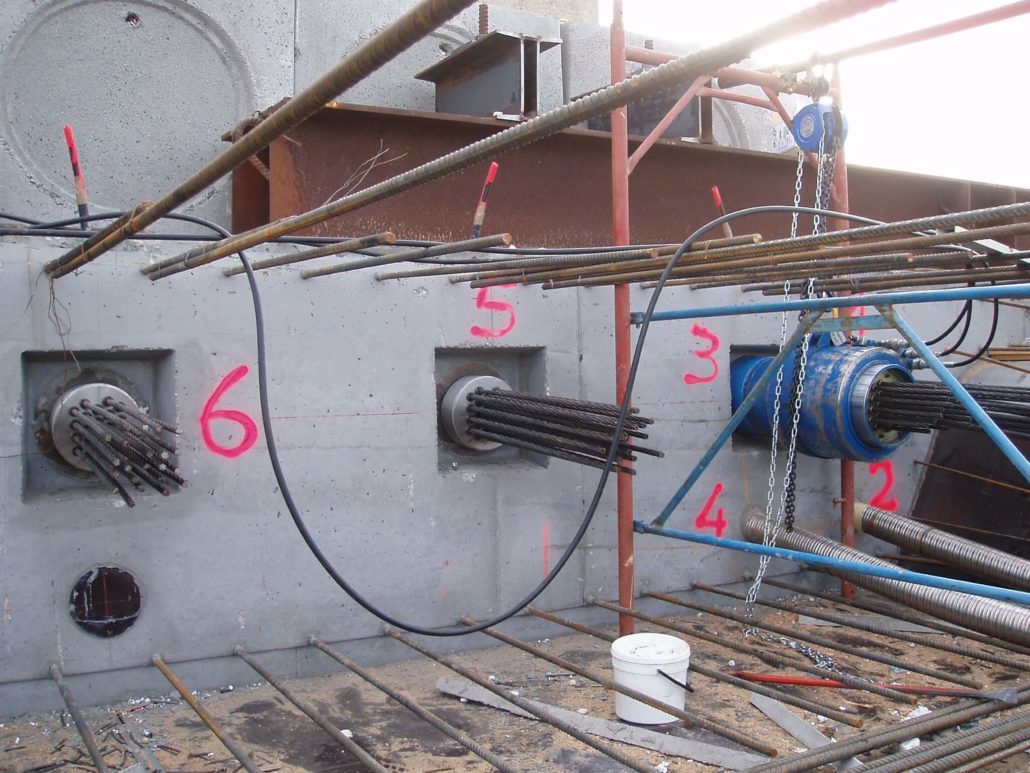

Sotto l’aspetto strutturale l’impalcato si identifica in una lastra continua in C.A.P. post-teso a trefoli aderenti, di sezione trapezia e di spessore variabile (125 cm in campata e 200 m in corrispondenza delle strutture di appoggio), integrata da una coppia di solette aggettanti in c.a. a sbalzo, ad ala di gabbiano, dal corpo centrale.

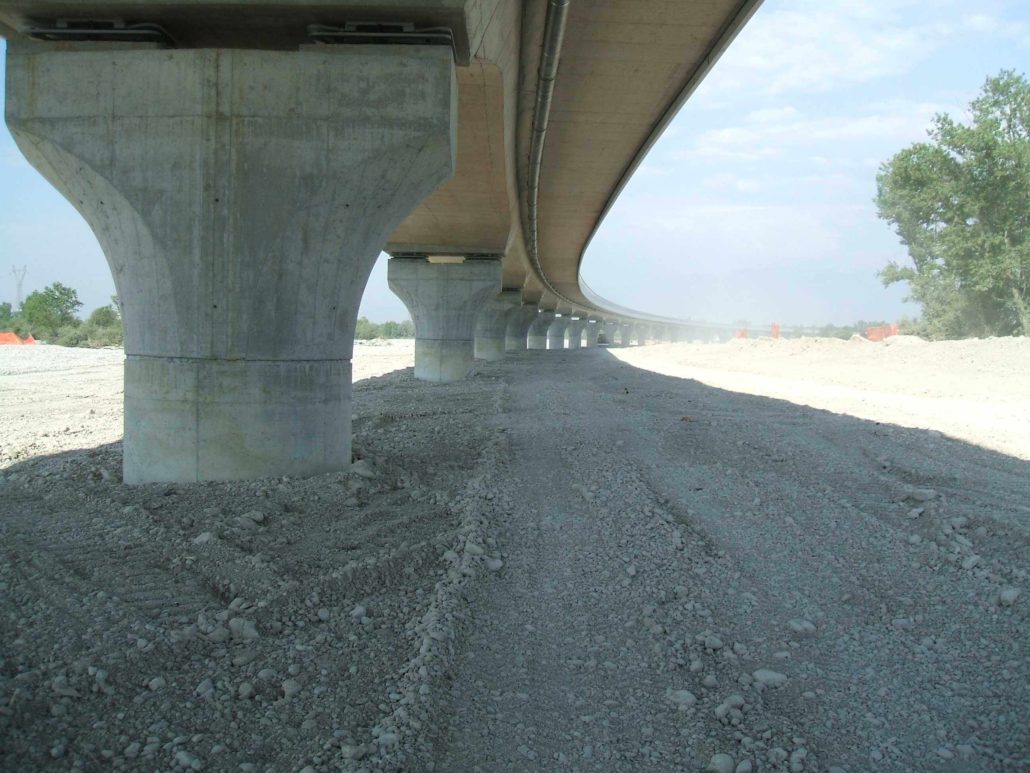

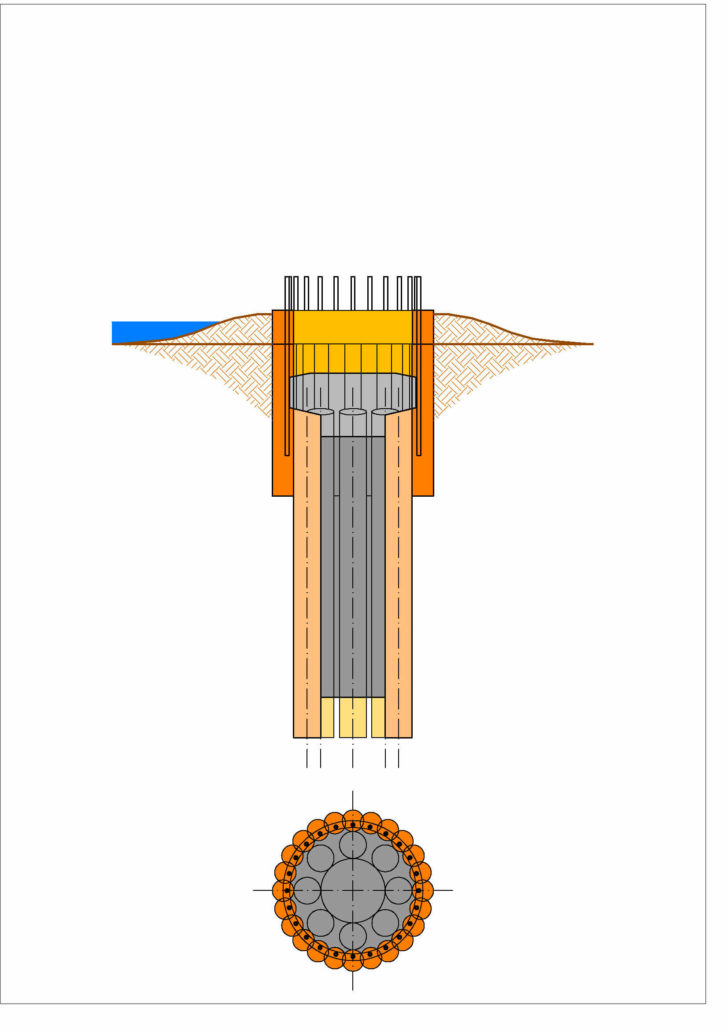

Le strutture di appoggio dell’impalcato sono costituite da 30 pile in alveo e da due spalle. Quest’ultime sono fondate su diaframmi, mentre le pile, di diametro di 250 cm, poggiano sopra un complesso fondazione costituito da un plinto circolare di diametro 4,70m e spesso 2,50 m, intestato a quota +132,50 m (circa 7,00 m al di sotto del piano delle ghiaie) che raccoglie otto pali Ø 1000 lunghi 12,00 m eseguiti a grappolo circoscritti ad un cerchio di diametro 4,40 m formando così un pozzo di diametro di 6,40 m.
